白云石介绍
简介

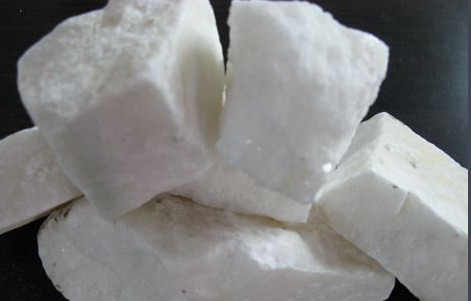

白云石是碳酸盐矿物，分别有铁白云石和锰白云石。它的晶体结构像方解石，常呈菱面体。遇冷稀盐酸时会慢慢出泡。有的白云石在阴极射线照射下发橘红色光。白云石是组成白云岩和白云质灰岩的主要矿物成分。白云石可用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。主要用作碱性耐火材料和高炉炼铁的熔剂;生产钙镁磷肥和制取硫酸镁;以及生产玻璃和陶瓷的配料。 各种品质的白云石系列产品：白云石矿石，白云石砂6-10目，10-20目，20-40目，40-80目，80-120目，白云石粉10目通过，白云石超细粉140目，325目,600目，1000目，1600目。 化学成分：CaMg(CO3)2;可含有Fe、Mn、Pb、Zn等元素。 结晶状态：晶质体或晶质集合体。 白云石用途白云石是碳酸盐矿物，分别有铁白云石和锰白云石。它的晶体结构像方解石，常呈菱面体。遇冷稀盐酸时会慢慢出泡。有的白云石在阴极射线照射下发橘红色光。白云石是组成白云岩和白云质灰岩的主要矿物成分。 白云石可用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。主要用作碱性耐火材料和高炉炼铁的熔剂;生产钙镁磷肥和制取硫酸镁;以及生产玻璃和陶瓷的配料。用途还有配入胎釉中作为助熔剂。北方的一些古窑场，如定窑等常在胎釉中加入白云石，景德镇的某些色釉中亦加入白云石。 白云石产地白云石主要产在台湾东部宜兰县大浊水，花莲县清昌山、和平、和仁、万荣与木瓜山等地。白云石世界其它产地有瑞士提罗尔南部及滨南索、意大利皮蒙特的雀佛斯拉、北英格兰及墨西哥的瓜纳华拖。美国产于密苏里州加普林区，于沉积岩内形成块状或在岩石裂缝中呈现粉红色鞍形结晶。 白云石形成根据台湾省矿物局(1996)《台湾主要矿物与岩石》中提到，白云石存在于结晶石灰岩以及其它富含镁的变质岩中，部分产于热液矿脉和碳酸盐岩石的孔穴内，偶尔作为各种沉积岩的胶结物，为碳酸盐岩中最常见的一种造岩矿物。台湾白云石之造成系镁质交换石灰岩之钙质而成，主要赋存于先第三纪大南澳片岩下部之结晶石灰岩带，呈凸镜体、层状或不规则矿囊。
物理性质
理论化学成分：CaO 30.4%;MgO 21.7%;CO_247.9% 烧失量：44.5-47.0 晶系：三方晶系。 晶体习性：菱面体，常呈块状集合体。 常见颜色：无色、白、带黄色或褐色色调。 光泽：玻璃光泽至珍珠光泽。 解理：白云石具三组完全解理。 摩氏硬度：3 ～4 。 密度：2.86g/cm3～3.20g/cm3。 光性特征：白云石为一轴晶，负光性;常为非均质集合体。 多色性：无至弱，集合体无。 折射率：1.505 ～1.743 。 双折射率：0.179 ～0.184 ，集合体不可测。 紫外荧光：橙、蓝、绿、绿白。 吸收光谱：不特征。 放大检查：可见三组完全解理。 特殊性质：遇冷稀盐酸起泡。 出石的范围：山东烟台莱州地区、辽宁宽甸地区。
白云石的区别
白云石的主要成分为碳酸镁钙，摩氏硬度值(MOH)在3.5到4之间。 白云石矿主要成分为碳酸钙和碳酸镁。这种石材在外观上看来非常接近石灰石，事实上，在发现石灰石沉积物的地区，也会经常发现白云石。大多数白云石的沉积物含有一定比例的石灰石。区别白云石的重要依据是岩石中白云石矿物质的含量不少于50%。另外，白云石是多孔性石材。因构成白云石的化学成分对酸性物质不敏感，白云石具有更佳的耐候性。 一般说来，人们通常用硬度测试法和酸性测试法这两种方法来区别石灰石和白云石。 摩氏硬度测试法(MOH)是一种简单的机械测试法，即用另外一种已知硬度的金属来刮擦这种石材。由此测得白云石的硬度值介于3到4之间。而酸性测试法则是将稀释后的盐酸涂布到石材表面，石灰石反应强烈，而白云石反应不太明显，表面会形成粉状物。如果以上测试效果不明显，则需要做实验室分析。若能知道石材的来源矿，则矿物质种类和成分就会一清二楚了。 总的来讲，大理石、石灰石和白云石这三种石材可以作为建筑材料交替使用。但即使是属于同一类别的石材，其物理属性也各不相同。在决定哪一种石材最适合使用前，要将石材的吸收性、密度和结构上的完整性等因素全部考虑在内。可以借鉴其他建筑物的石材使用情况。比如，一座有100年历史的建筑物的外墙就可以作为外墙工程的参考。 石灰石的吸收性较强，鉴于这一特点，在用石灰石铺设地面等区域时，要将乱涂乱写等日后易出现的污染考虑在内。在易受环境损坏、受重压的区域要使用密度大且吸收性小的石材。 从历史上的建筑物来看，白云石用作外墙表面，经受风化或侵蚀的能力比大理石和石灰石要强。因为其方解石含量少，所以对大气的污染(主要以酸为主)耐候性较强。 总的来说，大理石、白云石和石灰石都属于材质较软的石材。因此在施工过程中以及日后的使用过程中都极易受到外界的污染，暴露出其耐污性差的弱点，如易受雨水、污垢等污染。较花岗石而言，这三种石材透水性高，更容易受到污染。为解决这一问题，最好的办法就是对其进行防护处理。 国际上普遍使用的是石材专用渗透性防护剂，其防护原理是防护剂渗透到天然石材的内部，沉积于石材毛细孔内部的微小颗粒之间，或附着于石材表面下的个体矿物分子上，以此来阻止水、油和污物进入石材。渗透性防护剂可为水性和溶剂型，并且通常都含有硅、矽利康、甲基矽酸盐或其他类似的硅化合物。渗透性防护剂也可分为两类：防水型和防油型。防水型主要用来阻挡水和水剂的化学物品，像果汁饮料、咖啡、茶和苏打水等。而防油型渗透性防护剂用来阻止水和油基液体渗入石材，如食用油、油脂和其它油类。防油型的渗透性防护剂同时具有防水功能，但防水性的产品则不一定能够防止油性污染。 在用渗透性防护剂作防护处理时，需要考虑的一个因素是适选用了何种石材及其铺设的位置。针对大理石、石灰石和白云石不同的性质特点，我们应根据情况采用不同的处理方法。比如说，日常使用的厨房大理石地面，选择的防护剂一定要具有防油特性。而对于繁忙的酒店大堂地面，来往行人会留下许多脚印，很容易摩擦地面，这时为了保护表面的光泽度，除了需使用渗透性防护剂处理外，必要时还需涂布一层表面型的保护剂，甚至用抛光产品进行地面的抛光。 此外，另一个需考虑的因素则是保养方式。如果白云石或大理石地面每日擦洗，受酸性化学物质腐蚀损坏的可能性就较大。如果忽略了对地面的保养，污垢就会堵塞在石材的毛细孔中。若石材本身具有很高的亮度则光泽度有可能受到磨损。这样，不管石材表面的防护处理效果多好，表面也会变脏、变暗。举例来说，较繁忙的酒店大厅地面每天都定期打扫灰尘并用水擦洗，也许只需用一种可以被清除掉的表面型保护剂来处理即可。但如换成家中的客厅，则完全不需每天用清洗剂清洗，用防水性较好的渗透性防护剂作防护就可以了。 最后需要强调的是任何一种渗透性防护剂都不能在石材的最表面形成防护层，所以渗透性防护剂防护过的石材最好再进行一次表面防护处理，即需要使用表面性保护剂，这样石材才可真正算得上是得到了"双层保护"。因为任何一种石材的优秀养护方式是不需要打蜡的，蜡质层既不透气，又容易发黏，容易使石材表面颜色变黄，而使用透气性且不含蜡性物质的表面型保护剂，即可使石材和防护层得到进一步保护，又使石材保持天然的亮丽色泽，真可谓一举三得。 在选择石材前，其天然的亮丽表面也是一个不可忽视的因素。但是，一定要确保石材的物理属性才是其使用的最大价值所在。只有将石材的全部特性考虑周全，您选择的石材才能最大限度地发挥它们的装饰实用性和美观性。
白云石常用产物
白云石砖由煅烧过的白云石砂制成的耐火材料制品。通常含氧化钙(CaO)40%以上，氧化镁(MgO)35%以上，还含有少量的氧化硅(SiO2)、氧化铝(Al2O3)、三氧化二铁(Fe2O3)等杂质。天然白云石的CaO/MgO比波动较大，若砖中的CaO/MgO比小于1.39，则称为镁质白云石砖。 白云石砖按生产工艺可分为：焦油(沥青)结合不烧砖、轻烧油浸砖和烧成油浸砖。白云石砖含游离CaO，在空气中易于水化崩裂，不宜长期存放。 原料白云石是碳酸钙和碳酸镁的复盐，分子式为CaCO3·MgCO3，六方晶系，比重2.80～2.99，莫氏硬度3.5～4.5，理论组成为CaO30.41%、MgO21.87%、CO247.72%，CaO/MgO比为1.39。中国白云石资源丰富，品质优良，其成分见表1。21世纪以来，除采用天然白云石砂作制砖原料外，还用海水和石灰乳制得的合成镁质白云石砂，制造优质镁白云石砖。 中国转炉炉衬主要使用焦油结合的白云石砖和焦油结合的镁质白云石砖，有些工厂在易损部位使用轻烧油浸和烧成油浸镁质白云石砖。西欧和日本等国转炉主要使用焦油结合热处理的和烧成油浸的白云石砖和镁质白云石砖。此外，烧成油浸镁质白云石砖还用作某些炉外精炼炉的内衬。 很多人还是非常疑惑白云石到底是做什么用的，这主要和它的性质有关。白云石是属于碳酸盐矿物的一种，它主要分为铁白云石和锰白云石，它在遇到稀盐酸是放出气泡，白云石主要是组成白云岩和白云质灰岩。所以白云石经常被用于建筑、玻璃、陶瓷等耐火材料，还应用于化工、农业、环保等领域。比如在做耐火材料时作为溶剂，也可以用它来生产硫酸镁和玻璃或者是陶瓷的配料，还可以作为助溶剂，配合胎釉一起使用，在以前北方的窑厂，经常在定窑时加入白云石。
白云石用途介绍
常用产物
中国转炉炉衬主要使用焦油结合的白云石砖和焦油结合的镁质白云石砖，有些工厂在易损部位使用轻烧油浸和烧成油浸镁质白云石砖。西欧和日本等国转炉主要使用焦油结合热处理的和烧成油浸的白云石砖和镁质白云石砖。此外，烧成油浸镁质白云石砖还用作某些炉外精炼炉的内衬。
经济用途
白云石可以作为炼钢时用的转化炉的耐火内层、造渣剂、水泥原料、玻璃熔剂、窑业、肥料、建筑与装饰用石材、油漆、杀虫剂与医药等各种用途。可用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域在建材、玻璃、陶瓷、冶金、橡胶、焊接、造纸、塑料等工业。另外，在农业、环境保护、节能、用药及保健领域也得到了应用。
白云石经过拣选、破碎、磨细到325～1250目就成为白云石粉。白云石粉填加在天然橡胶和合成橡胶中，其橡胶性能与填加轻钙粉的性能基本相同，但造价却低于轻钙粉。利用白云石生产橡胶通用型钙镁粉，作为一种新型填加剂和着色剂，可以部分或全部替代轻钙粉和立德粉。 经表面改性的白云石粉，能使橡胶制品的补强性能大大增加。改性白云石粉是用表面改性剂对白云石粉进行表面涂覆，然后再作填料。
常用的表面改性剂有
硬脂酸或硬脂酸脂、钛酸脂、锆铝酸脂、混合硅烷偶联剂等。 改性目的是改变白云石粉表面碱性，克服填料与橡胶之间的结合性能，减少收缩和内应力，防止裂纹扩散，提高制品强度的加工性能。
一、应用于冶金行业
1、炼镁工业 原矿粒度为30～120mm的白云石是生产金属镁的重要原料，其冶炼方法主要分为两大类，即电解法和硅热还原法。
2、耐火材料 白云石作为碱性耐火材料的重要原料之一，其重要性仅次于菱镁矿，主要用于炼钢转炉衬，平炉炉膛，电炉炉壁，其次用于炉外精炼装置和水泥窑等热工设备。 白云石可制作白云石砖系列（目前主要有常规白云石砖、增锆白云石砖、增锆镁白云石砖等）、电熔白云石碳砖和电熔镁白云石碳砖等。
白云石粉末还可以用作炼铁高炉堵孔材料 据报道，武钢曾把原矿粒度为0～30mm的白云石直接作为高炉铁水孔堵孔材料。如果将白云石粉体烧白作为炼钢高炉铁水孔堵孔材料，效果比直接用作铁水孔堵孔材料更好。
二、应用于化工行业
1、生产碳酸镁
生产碳酸镁要求白云石的化学成分(%)如下：MgO>18，CaO>29，SiO2<4，对k2o、na2o及酸不溶物含量无确定要求。目前国内普遍采用白云石碳化法生产轻质碳酸镁。该产品是无机化工基本原料，主要用于制造镁盐、氧化镁、单质镁、防火材料、印刷油墨、陶瓷、日用化工、橡胶制品的填充剂和补强剂，还可用于造船、锅炉、炼钢、玻璃、颜料、医药等行业。
2、生产氧化镁
氧化镁作为填充剂，在工业上广泛应用于橡胶、搪瓷、电线电缆等行业。此外，氧化镁也是不可缺少的耐火材料。目前，国内从白云石中提取氧化镁的新工艺有白云石循环法。 另外，以白云石为主要原料制备特种硅钢级氧化镁的生产工艺及方法也得到了发展。
3、生产氢氧化镁
氢氧化镁的生产，除了通过上面生产氧化镁的中间过程得到外，还可以用白云石氨化法或酸法分解白云石制得。
三、建材行业
制造氯氧镁水泥是白云岩的另一重要用途。这种含镁水泥具有良好的抗压、抗挠曲强度和抗腐蚀等特性。尤其是采用隔焰锻烧白云岩制备的苛性粉，进而配制的氯氧镁水泥安定性更佳。含镁水泥已被广泛地用于地板块、快速凝固路面铺砌和路面裂纹裂缝的修补等。 此外，通过煅烧白云石生成苛性白云石后，也可加工成氢氧化镁水泥和硫酸氧化镁水泥。这两种非水硬性胶凝材料具有生产工艺简单、凝结硬化快、强度高、粘结力强、弹性好、耐磨、成型方便、低耗能等优点，具有很高的开发和使用价值。
四、玻璃制品
白云石和石灰石是玻璃原料中除硅砂和苏打粉外的第三大组分。瓶罐玻璃生产中，苏打粉是最贵的组分，加石灰石可以部分取代苏打粉，但会产生不良影响，而采用引入白云石中氧化镁的办法能进一步降低成本。白云石在玻璃工业中还能提供氧化钙，加入纯碱—灰质—硅质体系，起到熔剂作用。此外，白云石还可以减少玻璃老化、阻止大气或水分产生的化学侵蚀、改善彩色玻璃的可塑性、提高玻璃强度。 制造玻璃加入一定量白云岩粉，可以有效降低玻璃的高温粘度，提高制品的化学稳定性和机械强度。实践还表明：在制取低温陶瓷、浮法玻璃配料中引入白云岩粉，可显著地节约能耗。
五、陶瓷生产中的应用
坯料及釉料中采用白云石，引入MgO和CaCO3 成分以代替滑石和方解石。MgO的作用是：改变混料系统成分，从而降低坯体的烧成温度；促进石英的溶解和莫来石的形成，增加石英用量，减少长石用量，从而增加坯体的透明度。在釉料中加入白云石较添加方解石的釉不易烟熏，且很少发生析晶现象，此系白云石为复盐矿物所致。 白云石和泥灰岩混合成的白云石灰岩混合料，可以用来制取钙长石和透辉石—硅灰石熟料，适于快烧制瓷。 在制造墙面砖和精陶时，这种熟料成本低于单独合成的钙—镁化合物。
六、农业中的应用
用于中和土壤中的酸性。由于长期使用尿素一类肥料容易造成土壤呈酸性，因此可在尿素中直接加入白云石，使土壤保持适当的pH值，一般能增加作物产量15%～40%，而且还可提高除草剂药效，pH为6.0～6.2时除草剂效果最佳。白云石还能补偿土壤中镁含量损失，1.2～0.8um的白云石微粒可自由流动，用作肥料的填料能改善植物利用土质营养的条件，减少结块，便于调节肥料配比。畜禽饲料中，钙、镁均是动物体内所必须的营养元素，在畜、禽饲料中添加适量的白云岩粉，对于促进动物的生长发育，减少疾病非常有益。
七、环保中的应用
白云石细粉可用来改善煤矿井下尘埃的飞扬，防止及延缓煤尘爆炸。白云石粉作过滤材料用于水处理，特别是使用于从饮用水到工业用水、游泳池用水等的中和，以及除铁、锰、硅酸盐等用途，这方面的研究正在深入进行中。
白云石的行业应用非常的广泛，我国又有丰富的白云石矿产资源，且矿石品味较高。因此深入挖掘白云石的应用技术，开发白云石深加工技术，前景是非常广阔的。
相关研究
白云岩石不仅常与油气藏共生，更与膏盐或金属矿床关系十分密切，而白云岩的形成仍具争议，焦点为白云石化作用过程中Mg2+的来源问题。白云石化作用常与盆地的深部活动密切相关，一般受深部热液活动控制；在白云石化作用较发育的盆地，其深部普遍存在一个中地壳低速-高导层。
据流体包裹体均一温度资料，发现白云岩形成的环境温度高于方解石，且通常远高于正常的地层温度。综合研究认为，盆地深部的中地壳低速-高导层是蛇纹石化橄榄岩，在蛇纹石化过程中释放大量的Mg2+，含Mg2+热液上升到盆地碳酸盐岩中与CaCO3发生强烈的镁交代，形成白云岩；热液中因有卤素F、Cl、Br及碱金属K、Na、Li等而有盐类沉淀，热液中还含CO、CO2、H2等，它们在蛇纹石化的橄榄岩中可以发生费-托合成反，合成烃类；蛇纹石化过程中释放的Ni、Cr、Co、V等铁族金属是良好的催化剂。
利用纳米碳酸钙包覆白云石
纳米碳酸钙是其表面修饰剂，可以将白云石由于机械破碎而形成的锐利的棱角钝化，同时使平整的晶体解理面变的粗糙，粗糙度较大的平面能使接触角减小，同时也会更容易被偶联剂浸润，从而更倾向于与聚合物基体形成良好的界面粘结；对于纳米碳酸钙来讲，它紧密的包覆在微米级粒子表面，总体尺度为微米级，所以不存在分散问题，并且整个颗粒内部为实心核，不象团聚体那样存在空隙，减少了缺陷的发生；纳米包覆粒子具有碳酸钙的优点，可拓宽其他颜色发暗的粉体的使用领域；由于表面包覆的碳酸钙是纳米级，所以包覆粒子的比表面积大大提高，粒子的表面能和化学活性都有所提高，使得无机填料粒子与有机高分子能更好的粘结，形成良好的界面。
白云石开采

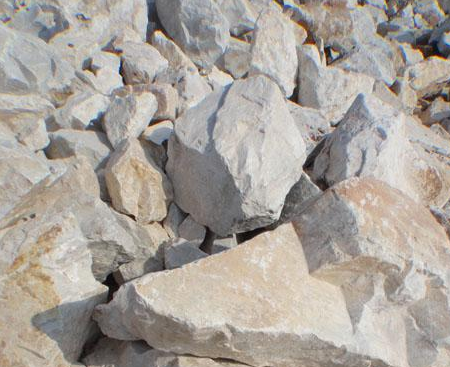

白云石石材的开采可使用金刚石绳锯切割
推荐使用金刚石绳锯机，桂林康华绳锯机型号LKH55-6。
使用金刚石串珠绳锯开采石材矿山，在全球已经有近40多年的历史了，尤其是对大理石矿的开采，是现在较主要和成熟的开采技术。目前已在各类大理石矿山广泛使用.大理石矿山开采现常采用绳锯矿山开采技术.可以大幅度提高大理石开采效率;极大减少矿山资源的浪费，无尘，无嗓声.可进行大料开采，可实现大面积水平、垂直或斜面的切割，荒料规整，产能高，大幅度提高采矿成材率。同时使用金用石绳锯开采大理石时.不会对石材产生冲击力.开采作业安全。而且利于环境保护。
